ساختار مین ضد تانک

درمورد چگونگی کارکرد مین ضد تانک

جواب این سوال در تشریح انواع این مین ها و کارکرد ان است.

۱) مین ضد تانک انفجاری: این نوع تنها منجر به از کار افتادن تانک می گردد و مقدار خرج آن به اندازه ای نیست که تانک را کاملاً منهدم نماید.

۲) مین ضد تانک ترکشی: این نمونه از مین ها دارای خرج گود بوده و در روی خرج یک پلیت فولادی قرار دارد. هنگام انفجار مین این قطعهء فولادی گداخته شده و با سرعت بسیار بالایی به زیر تانک برخورد می نماید. در اثر برخورد , سوراخ ایجاد شده و گازها و گرمای حاصل از انفجار وارد تانک گردیده و باعث انهدام کامل تانک و از بین رفتن نفرات می گردد.

۳) مین های ضد تانک خارج از مسیر : این دسته معمولاً دارای حسگر بوده و از پیشرفته ترین مین های ضد تانک می باشند. این نوع مین , تانک را از فاصله ای دور تشخیص داده ,هدف  گیری نموده و یک راکت به سوی آن پرتاب می نماید.

مین های ضد تانک سنگین میتوانند برای خودروهای زرهی سبک تر به شدت مخرب باشند مثلا یک هامر هنگام عبور از روی یک مین ضد تانک سنگین تکه تکه خواهد شد.💥💥

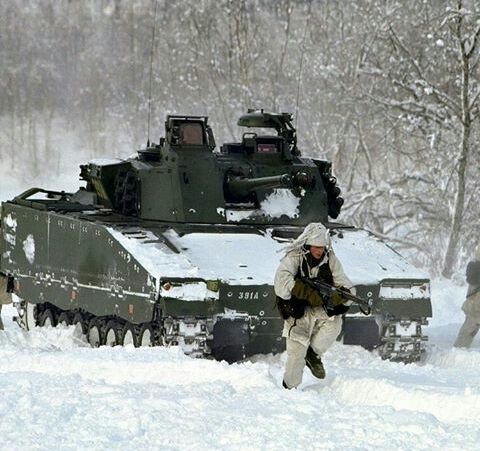

Stridsfordon 90 (combat vehicle 90) CV90

Stridsfordon 90 (combat vehicle 90) CV90.

سی وی نود یکی از خودرو های شنی دار زرهی سوئدی است که توسط اف وی ام بوگاز و بوفورس از اواسط دهه هشتاد تا اوایل دهه نود طراحی شده اند.نمونه ای که توسط ارتش سوئد استفاده میشود با یک برجک که توسط بوفورس طراحی شده و توپ چهل میلی متری اتوماتیک بر روی آن نصب شده مسلح میشود ولی نمونه های صادراتی از توپ های سی و یا سی پنج  میلی متری اتوماتیک استفاده میکنند.این خودرو زرهی که در اصل برای آب و هوای سرد شمال کره زمین طراحی شده است تحرک بسیار خوبی در برف و آب و هوای سرد دارد و میتواند شش نفر را با تمام تجهیزاتشان حمل بکند.

نمونه های دیگر این خودرو زرهی شامل خودرو فرماندهی و کنترل نبرد،ضد هوایی،خودرو بازیابی زرهی،خودرو جنگ الکترونیک و غیره میشود.این خودرو هنوز هم در حال تولید و توسعه توسط است. زره اصلی سی وی نود در تمام قسمت ها  در برابر گلوله های کالیبر پنجاه  مقاوم است که برای استاندارد های امروزی چشم گیر نیست اما کیت های حفاظتی متفاوتی  برای این زره پوش عرضه شدند  برای مثال کیت مکساز که از لایه های کولار استفاده میکند حفاظت این زره پوش را تا حدودی افزایش میدهد.این زره پوش اگرچه با بزرگان این عرصه همچون بوکسر و بی ام پی سه فاصله دارد اما قیمت آن تا حدود کاستی های ان را پوشش میدهد ضمن اینکه این زره پوش برای اب و هوای سرد بهینه شده است💥💥

شهدا رفتند و ما ماندیم!

بدن های مطهرشان را اب برد تا دنیا مارا باخود نبرد.

کجای کاری رفیق!

شهدا شرمنده ایم.

سلاح ضد شورش نوید

🔴♦نوید1

سلاح ناتوان کننده نوید۱

این سلاح جزو سلاح های غیر کشنده (ناتوان کننده) است که میتواند در برخی از عملیات های پلیسی مثل رهایی گروگان و عملیات های ضد شورش و.... استفاده شود (بدون اینکه برای فرد مقابل خطر جانی داشته باشد.)

روش کار این سلاح مثل یک تفنگ آب پاش معمولی هست اما مایعی(آب) را که شلیک میکند حاوی برق هست و زمانی که به فرد برخورد میکند، فرد دچار شوک برقی و نهایتا بیهوشی میشود

طراح و سازنده: غلامعلی مرادی

دانشکده علوم و فنون مرز

و دانشکده علوم انتظامی امین

این سلاح در حد طرح هست و حرفی از تولید انبوه آن زده نشده💥💥

ساختمان مین ضد نفر

ساختمان مین :

1. بدنه مین که از سه قسمت فوقانی ، میانی و تحتانی تشکیل شده است که دو قسمت فوقانی و تحتانی به قسمت میانی بسته می شود.

2. صفحه فشار که در درون آن یک لایه فلز جهت انتقال فشار بکار برده شده است.

3. خرج اصلی

4. چاشنی انفجاری و محفظه مربوطه

5. درپوش چاشنی که در حالت آکبند در روی مین وجود دارد تا از رها شدن سوزن جلوگیری نماید.

6. ضامن(صفحه ایی ) پلاستیکی که بر روی سطح فوقانی مین قرار می گیرد.

7. ماسوره که دارای اجزای زیر می باشد:

محافظ لاستیکی فنر

صفحه کوچک روی فنر که موجب انتقال فشار از صفحه فشار به وزن می شود.

فنر سوزن

محافظ سوزن

سوزن که در درون محافظ قرار گرفته

دو عدد ساچمه که در طرفین محافظ سوزن قرار دارند.

بادکنک ماسوره و درپوش آن که باعث بحرکت درآوردن نگهدارنده ساچمه ها می شود.

نگهدارنده ساچمه ها که در داخل آن دو شیار حکاکی شده است و بر اثر کمی چرخش این شیارها رو به روی ساچمه ها قرار می گیرد و ساچمه ها درون آن جای می گیرند.

فنر نگهدارنده ساچمه ها که بعد از عمل ماسوره، مجدداً نگهدارنده ساچمه ها را به جای خود در قسمت روبروی بادکنک قرار می دهد.(البته در صورت نداشتن چاشنی )

نگهدارنده پلاستیکی ماسوره که در روی خرج اصلی قرار دارد.

سیستم آتش :

هنگامی که فشاری معادل 8 تا 10 کیلو گرم به صفحه فشار مین وارد شود؛ فشار وارده به صفحه فشار،توسط صفحه کوچک انتقال فشار به فنر منتقل می گردد و فنر را جمع می کند،از طرفی بر اثر پایین آمدن صفحه فشار هوای درون مین به درون بادکنک رفته و آن را باد می کند،باد شدن بادکنک موجب به حرکت درآمدن نگهدارنده ساچمه ها شده و بر اثر این حرکت شیارهای داخل نگهدارنده به مقابل ساچمه ها رسیده و ساچمه ها توسط فشار سوزن(که توسط فنر به سوزن وارد می شود)به درون شیارها رفته و جلوی حرکت سوزن باز می شود و سوزن توسط فنر که در پشت آن جمع شده است به طرف چاشنی هدایت می گردد،ضربه سوزن باعث انفجار چاشنی و در نتیجه خرج اصلی منفجر می شود.
